Калькулятор трансмиссии велосипеда – расчёт передаточных чисел, диапазона, длины окружности колеса, скорости по каденсу

4.9
(38)

Калькулятор скорости и каденса



Полный калькулятор трансмиссии





Возможно вас также заинтересует:

Калькулятор оптимального давления в покрышках

Калькулятор схем оптимального переключения передач

Калькулятор определения мощности без измерителей и датчиков

Инструкция к калькулятору:

Как пользоваться

В калькуляторе уже выставлены некоторые значения по умолчанию, измените их на свои:

  1. В блоке «Система» выберите сколько у вас звёзд в системе (1х, 2х или 3х) и введите в поля ниже количество зубьев
  2. В блоке «Колесо» установите диаметр колеса и ширину покрышки
  3. В блоке «Кассета» выберите свою кассету (s – это speed, т.е. количество скоростей или звёзд в кассете); остальные поля заполнятся автоматически.

Блоки «Каденс» и «Настройки» можно не трогать, в них выставлены средние значения.

Описание работы калькулятора

Каденс

Каденс – это количество оборотов педалей в минуту. Оптимальным (если речь идёт о педалировании под нагрузкой) считается каденс от 80 до 100, ниже 60-70 опускаться крайне нежелательно из-за возможных осложнений с коленями, больше 120, если вы не профессиональный спортсмен, разогнаться довольно сложно.

Под полями ввода диапазона каденса выводится минимальная и максимальная скорость, которая будет при заданных параметрах. Для расчёта минимальной скорости берётся нижнее выставленное значение каденса и самая низкая (лёгкая) передача и соответственно для максимальной – высшее значение каденса и самая высокая (тяжёлая) передача.

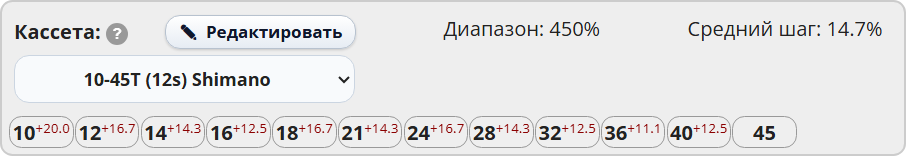

Кассета

В выпадающем списке выводятся самые популярные варианты кассет. Значения диапазона кассеты, шага увеличения нагрузки и среднего шага рассчитывается автоматически. Что это такое, как считается и чем отличаются горные и шоссейные кассеты мы подробно разбирали в этой статье, поэтому здесь остановимся вкратце.

При переключении с большей звезды кассеты на меньшую нагрузка увеличивается на некоторое значение. Например, со звезды 45 зубьев (Т) на звезду 40Т для поддержания той же скорости нужно будет прилагать усилий на 12,5% больше. С 40Т на 36Т – на 11,1%, ну и т.д. Для горного велосипеда средний шаг увеличения нагрузки при переключении обычно около 15% (и желательно не более 20%), у шоссейного – около 10%. И соответственно диапазон (отношение самой большой звезды в кассете к самой маленькой) у горных кассет больше.

Трансмиссия

В этом блоке рассчитывается сводная информация по трансмиссии велосипеда на основании заданных параметров.

  • Количество передач (скоростей)
  • Диапазон трансмиссии – передаточное число самой тяжёлой передачи / передаточное число самой лёгкой. Для горного велосипеда (МТБ) диапазон обычно составляет 500-600%, для шоссейного – 300-400%, для гравийного – 350-500%. Также для МТБ характерны передаточные числа меньше 1 на самых низких передачах, чтобы было легче подниматься в гору.
  • Длина окружности колеса рассчитывается для выбранного диаметра колеса и ширины покрышки с учётом прогиба шины (по умолчанию 10%; выставляется в блоке «Настройки»). Если нужно, чтобы прогиб (сжатие покрышки под весом велосипедиста) не учитывался – выставьте значение 0%. При 100% прогиба будет рассчитываться только обод, без покрышки. Длина окружности может быть нужна при выставлении более точных настроек в велокомпьютере.
  • Максимальная скорость рассчитывается на самой тяжёлой передаче при максимальном каденсе (выставляется в блоке «Настройки»).
  • Средний каденс считается из заданного диапазона в блоке «Каденс». Значение среднего каденса берётся для расчёта скорости для каждой из передач в таблице.

Настройки

  • Поле «Прогиб шины», как мы уже говорили, нужно для определения длины окружности колеса и также от него будет зависеть скорость во всех блоках калькулятора, в таблице и на графике.
  • Максимальный каденс используется только для определения максимальной скорости. У обычного велосипедиста он вряд ли будет больше 120, у профессиональных спортсменов может быть выше.
  • Схожесть п.ч. (передаточных чисел) нужно для подсветки в таблице передач с похожими передаточными числами, если на велосипеде установлена система из 2 или 3 звёзд. Значение выставляется от 0 до 10%. При 0% подсвечиваются только передачи с одинаковыми передаточными числами.

Таблица

В таблице выводятся все передачи (сочетания звёзд системы и кассеты) трансмиссии, скорость на этой передаче при среднем каденсе и передаточное число (количество зубьев звезды системы / количество зубьев звезды кассеты).

Похожие по передаточному числу (и соответственно развиваемой скорости) передачи подсвечиваются одинаковым цветом, исходя из установленного в настройках параметра «Схожесть п.ч.». Из-за индивидуальности и сложности алгоритма поиска, в некоторых случаях функция может работать не совсем корректно.

График

На графике сверху указана шкала скорости (в км/ч) и отмечены все передачи трансмиссии. Каждая линия наглядно показывает какая будет скорость на этой передаче от минимального до максимального значения, указанного в блоке «Каденс».

По графику можно сделать выводы об эффективности трансмиссии. Например, если при вашем каденсе между соседними передачами есть разрывы, то это не очень хорошо, т.к. их придётся компенсировать выходом за границы диапазона каденса. Также на это указывает большой шаг (более 20%) нагрузки между соседними звёздами в блоке «Кассета». Можно подобрать для себя нужный размер звёзд или рассмотреть целесообразность перехода на меньшое количество звёзд системы и пр.



Если у вас возникли какие-то вопросы/предложения по калькулятору или вы не нашли своей кассеты/покрышки, то напишите в комментариях.
